    ◆ ELECTRICAL SPECIFICATIONS
2 Pole

　21MHz系列

型号

通带宽度

阻带宽度

带内波动

插入损耗

 终端阻抗

工作温度范围
[dB] [KHz] [dB] [KHz] [dB] [dB]    Rt//Ct[Ω//pF] [°C]

Nominal

frequency

21.400 MHz

21.450 MHz

21.600 MHz

21.700 MHz

23.050 MHz

30.875 MHz

21M 07A

 3 ± 3.75 18 ± 14.00

0.5

1.5

 850//7 -20 ~ +70

21M 09A

 3 ± 4.50 14 ± 12.50

0.5

1.5

 850//7 -20 ~ +70

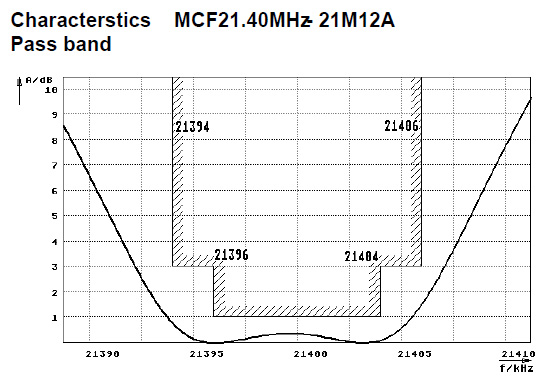

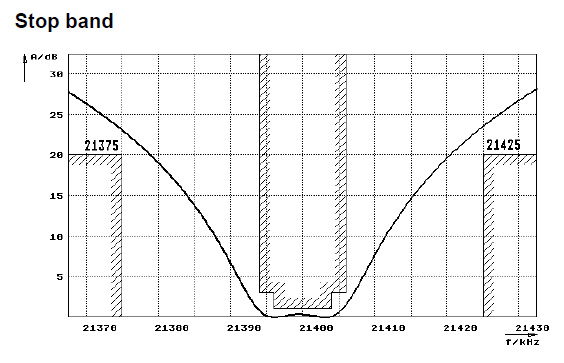

21M 12A

 3 ± 6.00 15 ± 20.00

0.5

1.5

 1200//2.5 -20 ~ +70

21M 15A

 3 ± 7.50 18 ± 25.00

0.5

1.5

 1500//3 -20 ~ +70
21M 20A 3 ± 10.00 10 ± 25.00

0.5

1.5

 1800//1.5 -20 ~ +70
21M 30A 3 ± 15.00 15 ± 45.00

0.5

1.5

 3000//0.5 -20 ~ +70
21P 07A 3 ± 3.75 18 ± 14.00

0.5

1.5

 850//5 -20 ~ +70
21P 12A 3 ± 6.00 15 ± 20.00

0.5

1.5

 1200//2.5 -20 ~ +70
21P 15A 3 ± 7.50 18 ± 25.00

0.5

1.5

 1500//3 -20 ~ +70
21T 07A 3 ± 3.75 18 ± 14.00

0.5

1.5

 850//5 -20 ~ +70
21T 09A 3 ± 4.50 14 ± 12.50

0.5

1.5

 1500//4 -20 ~ +70
21T 12A 3 ± 6.00 15 ± 20.00 0.5 1.5 1200//2.5 -20 ~ +70
21T 15A 3 ± 7.50 18 ± 25.00 0.5 1.5 1500//3 -20 ~ +70
21T 20A 3 ± 10.00 10 ± 25.00 0.5 1.5 1800//1.5 -20 ~ +70
21T 30A 3 ± 15.00 15 ± 45.00 0.5 1.5 3000//0.5 -20 ~ +70
23M 07A 3 ± 3.75 16 ± 12.50 0.5 1.5 1600//5 -20 ~ +70
23M 15A 3 ± 7.50 18 ± 25.00 0.5 1.5 1500//3 -20 ~ +70
30M 15A 3 ± 7.50 15 ± 25.00 0.5 1.5 800//6 -20 ~ +70
  4  Pole

　
21MHz系列

型号

 通带宽度

 阻带宽度

带内波动

插入损耗

终端阻抗

工作温度范围
[dB] [KHz] [dB] [KHz] [dB] [dB]    Rt//Ct[Ω//pF] [°C]

Nominal

frequency

21.400 MHz

21.450 MHz

21.600 MHz

21.700 MHz

23.050 MHz

30.875 MHz

　

21M 07B

 3 ± 3.75 40 ± 14.00

1.0

2.0

 850//5//16 -20 ~ +70

21M 09B

 3 ± 4.00 40 ± 16.00

1.0

2.0

 1000//4.0//13.5 -20 ~ +70

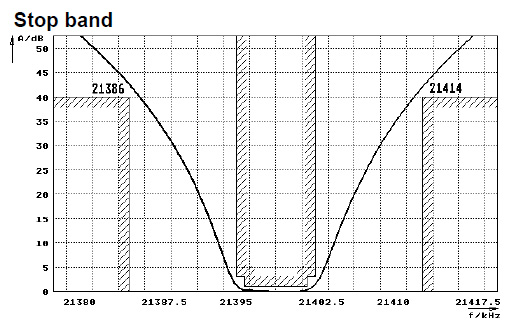

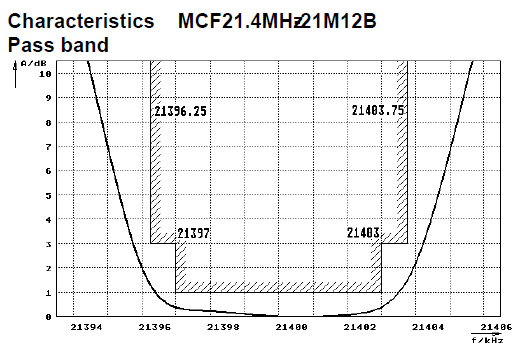

21M 12B

 3 ± 6.00 40 ± 20.00

1.0

2.0

 1200//2.5//10.5 -20 ~ +70

21M 15B

 3 ± 7.50 40 ± 25.00

1.0

2.0

 1500//2//8 -20 ~ +70
21M 30B 3 ± 15.00 40 ± 50.00

1.0

2.0

 3300//0.5//3 -20 ~ +70
21P 07B 3 ± 3.75 40 ± 14.00

1.0

2.0

 850//5//16 -20 ~ +70
21P 12B 3 ± 6.00 40 ± 20.00

1.0

2.0

 1200//2.5//10.5 -20 ~ +70
21P 15B 3 ± 7.50 40 ± 25.00

1.0

2.0

 1500//2//8 -20 ~ +70
21T 07B 3 ± 3.75 40 ± 14.00

1.0

2.0

 850//5//16 -20 ~ +70
21T 12B 3 ± 6.00 40 ± 20.00 1.0 2.0 1200//2.5//10.5 -20 ~ +70
21T 15B 3 ± 7.50 40 ± 25.00 1.0 2.0 1500//2//8 -20 ~ +70
21T 30B 3 ± 15.00 40 ± 50.00 1.0 2.0 3300//0.5//3 -20 ~ +70
30M 15B 3 ± 7.50 40 ± 25.00 1.0 2.0 800//4//12 -20 ~ +70
　
