石英晶体谐振器 Crystal
>>
HC-49US/SMD |
|
|
⊙ JU-310/309/206
⊙ HC-49US/SMD ⊙ HC-UM-1/5 ⊙HC-50U/T
/ HC-49U系列
|
|
|
|
|
◆Specifications规格
| 频率范围 |
◆见表二 |
| 振动模式 |
AT 切断，基频，三倍频 |
| 调整频差 |
±10，±20，±30，±50ppm （at 25℃) |
| 工作温度范围和频率稳定性 |
◆见表一 |
| 谐振电阻 |
◆见表二 |
| 静态电容 |
5pF 以下或特定的 |
| 测试仪器 |
Saunders 150D, 250A,
KH1200 |
| 负载电容 |
直列共振，16，20，30pF或特定的 |
| 激励电平 |
10MHz or higher/10MHz (含）以上50μW |
| 振动阻抗 |
500MΩ min/DC 100V |
| 年老化率 |
±1,±3,±5ppm/year |
工作温度范围和频率稳定性(25℃)
◆Table 1表一
|
temp.(℃) \
ppm
|
±3
|
±5
|
±10
|
±20
|
±30
|
|
-0～+50
|
*
|
*
|
*
|
*
|
*
|
|
-10～+60
|
*
|
*
|
*
|
*
|
*
|
|
-20～+70
|
|
|
*
|
*
|
*
|
|
-40～+80
|
|
|
|
*
|
*
|
Equivalent series resistance (ESR)振动阻抗
◆Table 2表二
|
频率范围（MHz)
|
振动模式
|
HC-49/S HC-49/S(SMD)
|
|
3.200～3.790
|
基频 /
F
|
180Ωmax
|
|
3.800～4.490
|
基频 /
F
|
150
|
|
4.500～5.990
|
基频 /
F
|
120
|
|
6.000～7.990
|
基频 /
F
|
100
|
|
8.000～9.990
|
基频 /
F
|
80
|
|
10.000～11.900
|
基频 /
F
|
70
|
|
12.000～15.900
|
基频 /
F
|
60
|
|
16.000～19.900
|
基频 /
F
|
50
|
|
20.000～26.000
|
基频 /
F
|
40
|
|
26.000～39.900
|
三倍频 / 03
|
100
|
|
40.000～100.000
|
三倍频 /
03
|
80
|
|
|
|
 |
|

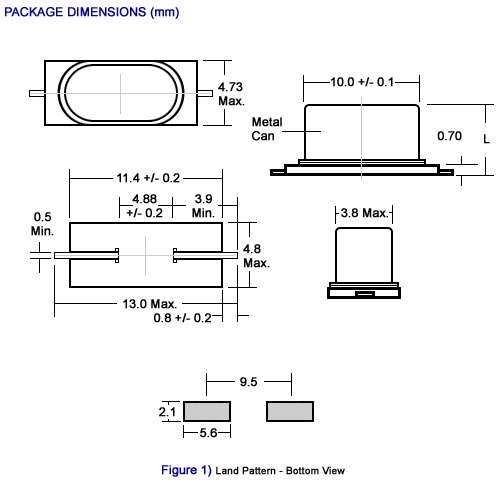

Dim. L
|
|
250
|
4.2mm
|
|
251
|
3.2mm
|
|
|
|
|
|
|
|
|
 |
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
