JU-310/309/206  ⊙ HC-49US/SMD   ⊙ HC-UM-1/5    ⊙HC-50U/T / HC-49U系列

◆频率范围

 低、中频

Model

 32768KHz     100KHz    1MHz    30MHz

C-001R

 32.768KHz

C-002RX

 32.768KHz

C-004R

 32.768KHz

C-2-TYPE

20KHz-1MHz

 高   频

CA-301

3.58-75MHz

规 格

 用语

Symbol

C-001R  C-002RX

C-004R

C-2-TYPE

CA301

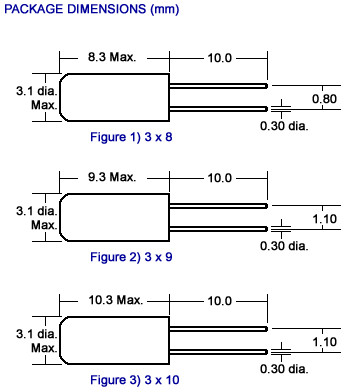

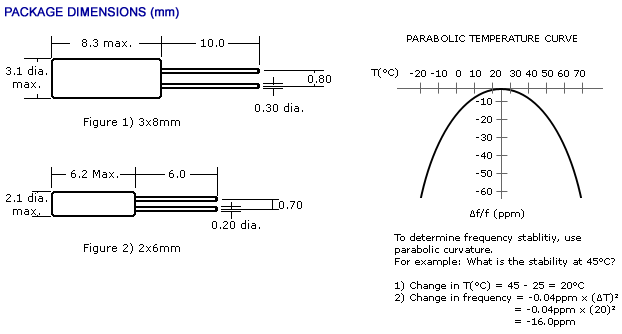

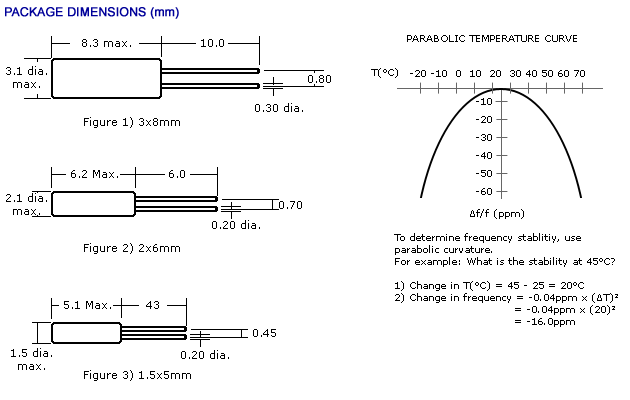

 外型(LXWXH(mm)



Φ3.1X8.0 Φ2.0X6.0

Φ1.5X5.0

Φ2.0X6.2 Φ3.0X8.0
Φ3.1X8.9 Φ3.1X10.3

 频率范围

f

32.786KHz

20KHz-1MHz

3.58MHz-75MHz

 调整频差

f/f

±20PPM

±20,±30,±50,±100PPM

±30ppm

   工作温度范围
   和频率稳定性



 Peak temperture(θT):25℃
 TYP.Temperature coefficeint(a):-
 0.035ppm/℃TYP, f(ppm)=a(θTX)2

±30ppm

 谐振电阻

R1

 30KΩ-50KΩ

40-150Ω

 负载电容

CL

 3-15pF Fundamental:10pF-∞ Overtone:5pF-∞

5pF-∞

 贮藏温度范围

TSTG

-20- +70℃

-20- +70℃

-40- + 85℃

 工作温度范围

TOPR

-10- +60℃

-10- +60℃

-20- +70℃

 最大驱动功率

P

1μW

1μW

100μW
