您的位置：首页 >> 产品中心 >> 分立式晶体滤波器 FILTER－MF >> PF5030

  ▼ 带通晶体滤波器

⊙ 单边带晶体滤波器>>>

    特点：体积小，重量轻
    抗振动，耐冲击
    工作温度范围-20～+70 ℃内性能稳定。
型号 中心频率  极点 通带宽度 波动 插入损耗 阻带宽度 输入输出阻抗 外形
MHz　 dB ±KHz dB Max dB Max dB

±KHz

Max

 Ω∥PF
8M10A 8.192 2 3 5 0.5 1.5 20 22 2000//3 49/T
8M10A 8.448 2 3 5 0.5 1.5 20 22 2000//3 49/T
10M07A 10.7 2 3 3.75 0.5 1.5 20 18 1800 ∥5.0 49/T
10M15A 10.7 2 3 7.5 0.5 1.5 18 25 3000 ∥2.0 49/T
10M30A 10.7 2 3 12.5 0.5 1.5 15 50 5000 ∥0 49/T
10M07B 10.7 4 3 3.75 1 2.5 40 14 1800 ∥4.5 49/T×2
10M15B 10.7 4 3 7.5 1 2.5 40 25 3000 ∥1.5 49/T×2
10M30B 10.7 4 3 15 1 2.5 30 40 5000 ∥-1 49/T×2
10M07C 10.7 6 3 3.75 2 3 40 8.75 3300 ∥2.5 H-3
10M15C 10.7 6 3 7.5 2 3 60 22.5 2000//0 H-3
10M30C 10.7 6 3 15 2 3 60 45 5500 ∥-1 H-3
10M30C1 10.7 6 3 15  2 3 60 45 800 ∥5-20 图9
10M15D 10.7 8 3 7.5 2 3.5 80 20 2000 H-4
10M30D 10.7 8 6 15 2 3.5 80 40 5500 ∥-1 H-4
10M7A1 10.7 2 3 3.75 0.5 2 20 18  3.5KΩ∥3Pf UM-1
10M15A 10.7 2 3 7.5 0.5 2 18 25 3.5KΩ ∥2.5Pf UM-1
10M11A 10.24 2 3 5.5 1 2 18 20 1000//1 49/T
10M07A 10.695 2 3 3.75 0.5 1.5 20 18 1800//5 49/T
12M10A 12.8 2 3 5 0.5 1.5 20 22 1200//4 49/T
12M10B 12.8 4 3 5 1 2 40 20 1200//4 49/T×2
14B26A 14.5 2 3 13 0.5 2 18 40 2300//2 49/T
14M20B 14.5 4 3 10 2 3 40 35 2000//2 49/T×2
16M10A 16.9 2 3 10 0.5 1.5 18 35 2000//2 49/T
17M15A 17.9 2 3 7.5 0.5 1.5 18 25 2000∥2 49/T
19M10A 19.44 2 3 5 0.5 1.5 18 20 1500∥2 49/T

型号 中心频率  极点 通带宽度 波动 插入损耗 阻带宽度 输入输出阻抗 外形
MHz dB ±KHz dB Max dB Max dB

±KHz

Max

 Ω∥PF
21M07A 21.4 2 3 3.75 0.5 1.5 18 15 850 ∥6 UM-1 UM-5
21M20A 21.125 2 3 10 0.5 1.5 18 35 1500∥2.5 UM-1 UM-5
25M20A 25.344 2 3 10 0.5 1.5 18 40 1500∥2.5 UM-1 UM-5
21M07A 21.4 2 3 3.75 0.5 1.5 18 15 850 ∥6 UM-1 UM-5
21M15A 21.4 2 3 7.5 1 1.5 18 25 1500 ∥2.5 UM-1 UM-5
21M30A 21.4 2 3 15 1 1.5 15 45 1500 ∥0.0 UM-1 UM-5
21M30A 21.4 2 3 15 1 1.5 15 45 3000 ∥0.0 UM-1 UM-5
21M07B 21.4 4 3 3.75 1 2 40 15 850 ∥5//14 (UM-1/5)×2
21M15B 21.4 4 3 7.5 1 2 40 25 1500 ∥2.0//5 (UM-1/5)×2
21M30B 21.4 4 3 15 1 2 40 50 1500 ∥0.0//-1 (UM-1/5)×2
21M30B 21.4 4 3 15 1 2 40 50 3000 ∥0.0//-1 (UM-1/5)×2
21M15C 21.4 6 3 7.5 2 2.5 60 25 1500 ∥2.0 H-1
21M30C 21.4 6 3 15 2 2.5 60 50 2200 ∥0.5 H-1
21M15D 21.4 8 3 7.5 2 3 90 25 1500 ∥2.0 H-2
21M30D 21.4 8 3 15 2 3 80 50 2200 ∥0.5 H-2
26M15A 26.45 2 3 7.5 0 1.5 18 25 1500 ∥2.0 UM-1 UM-5
26M15B 26.45 4 3 7.5 1 2 40 25 1500 ∥2.0//5.6 (UM-1/5)×2
29M15A 29.25 2 3 7.5 0 1.5 18 25 800 ∥2.0 UM-1 UM-5
29M15B 29.25 4 3 7.5 1 2 40 25 800 ∥2.0//8.0 (UM-1/5)×2

型号 中心频率  极点 通带宽度 波动 插入损耗 阻带宽度 输入输出阻抗 外形
MHz　 dB ±KHz dB Max dB Max dB

±KHz

Max

 Ω∥PF
30M15A 30.15 4 3 4.5 0.5 2 40 18 1200∥2.5//7.5 UM-5
30M15A 30.85 2 3 7.5 0.5 1.5 18 25 800∥3.5 UM-5
33M30A 33.792 2 3 15 0.5 1.5 18 55 2000//0 UM-5
34M30A 34.368 2 3 15 0.5 1.5 18 55 2000//0 UM-5
38M08B 38 4 3 4 1 2 40 30 330//4 UM-5×2
38M15A 38.85 2 3 7.5 0.5 1.5 18 25 560//3 UM-5
38M15B 38.85 4 3 7.5 1 2 40 25 560//3//8 UM-5×2
38M15A 38.85 2 3 7.5 0.5 1.5 18 25 650//2 UM-5
38M15B 38.85 4 3 7.5 1 2 40 25 650//2//8 UM-5×2
38M15B 38.88 2 3 7.5 0.5 1.5 20 25 330//4 UM-5
40M15A 40 2 3 7.5 0.5 1.5 18 25 330//4 UM-5
42M20A 42 2 3 20 0.5 1.5 18 70 2000//0 UM-5
43M15A 43.65 2 3 7.5 0.5 1.5 18 25 560∥5 UM-5
45M15A 45 2 3 7.5 0.5 1.5 18 25 470∥3 UM-5
45M15A 45 2 3 7.5 0.5 1.5 18 25 700∥2 UM-5
45M15B 45 4 3 7.5 1 2 35 25 700∥2//8 UM-5×2
45M30A 45 2 3 20 0.5 1.5 18 100 2000//0 UM-5
45M15B 45 4 3 7.5 1 2 30 25 470 ∥4 UM-5×2
45M30B 45 4 3 20 1 2 35 100 2000//0 UM-5×2
45M15B 45.05 4 3 7.5 1 2 35 25 700 ∥2 UM-5×2
45M15A 45.1 2 3 7.5 1 1.5 15 25 470 ∥5 UM-5
45M15B 45.1 4 3 7.5 1 2 35 25 470 ∥5 UM-5×2
45M15A 45.1 2 3 7.5 1 1.5 15 25 700∥2 UM-5
45M15B 45.1 4 3 7.5 1 2 35 25 700∥2//8 UM-5×2
46M15A 46.3 2 3 7.5 1 1.5 15 25 470 ∥4 UM-5
46M15B 46.3 4 3 7.5 1 2 30 25 470 ∥4 UM-5×2
46M15B 46.35 4 3 7.5 1 2 40 30 610 ∥2 UM-5×2

    ◆ 单边带晶体滤波器
型号
标称频率
F◦(MHZ)
3dB带宽
BW(Hz)
带内波动
≤dB
阻带衰减
≥dB
阻带宽度
±KHz
扦损
≤dB
输入阻抗
Ω
输出阻抗
Ω
外形
LT2-1
1～5
0.02～0.2%F◦
2
40
(4～7)BW
5
50

50
图1
LT2-2
5 ～15
0.03～0.25%F◦
2
40
(3～4)BW
5
50
50
图2或图3
LT2-3
15 ～28
0.03 ～0.15%F◦
2
40
(3～4)BW
5
50
50
图2或图3

LT2-4
28 ～90
0.01 ～0.18%F◦
2
40
(3～4)BW
6
50
50
图2
LT3-1
5 ～15
0.03 ～0.25%F◦
2
60
(3～4)BW
5
50
50
图2
LT3-2
15 ～28
0.03 ～0.15%F◦
2
60
(3～4)BW
5
50
50
图2
LT3-3
28 ～90
0.01 ～0.18%F◦
2
60
(3～4)BW
6
50
50
图2
A: 0 ～55℃               B: -25 ～+55 ℃                 C:-40 ～+70 ℃
型号
标称频率
MHz
3dB带宽
BW(Hz)
带内波动
≤dB
阻带衰减
≥dB
阻带宽度
±KHz
插入损耗
≤dB
输入阻抗
Ω
输出阻抗
Ω
外形
LT2-5
2.048
1
2
40
4
4
50
50
1,2,3,4
LT2-6
2.048
≤0.6
2
60
≤2.5
3
1000
1000
1,2,3,4
LT2-7
2.048
2
2
40
8
5
330
330
1,2,3,4
LT2-8
2.5
0.6
2
40
3
5
75
75
1,2,3,4
LT2-9
2.5
1
2
40
3
5
100
100
1,2,3,4
LT2-10
2.5
1.5
2
40
5
5
150
200
1,2,3,4
LT2-11
2.5
2
2
40
8
5
150
200
1,2,3,4
A: 0 ～55℃               B: -25 ～+55 ℃                 C:-40 ～+70 ℃
型号
载频
F◦(MHZ)
通带宽度
BW(Hz/dB)
带内波动
dB
载频抑制
dB
阻带衰减
dB
阻带宽度
±KHz
扦损
dB
输入阻抗
Ω
输出阻抗
Ω
外形
LB3-1
1.4
+370 ～3200/6
2
≥30
≥45
20
≤5
1500
1500
图8
LB3-2
1.4
-300 ～2700/6
2
≥30
≥45
20
≤5
1500
1500
图8
LP4-1
10.24
-300 ～2700/6
2
≥20
≥50
-2.2
+2.2
≤5
800∥12Pf
800∥12Pf
图5
LP4-2
9.013
-300 ～ 2700/6
2
≥20
≥50
-2.4
+2
≤5
800∥12Pf
800∥12Pf
图5
A: 0 ～55℃               B: -25 ～+55 ℃                 C:-40 ～+70 ℃
型号
标称频率
MHz
3dB带宽
BW(Hz)
带内波动
≤dB
阻带衰减
≥dB
阻带宽度
±KHz
插入损耗
≤dB
输入阻抗
Ω
输出阻抗
Ω
外形
LT2-12
10.239
0.25-0.4
2
50
≤4
5
800∥12Pf
800∥12Pf
图5
LT4-1
90.5
10-16
2
60
22.5
5
360∥4.7Pf
360∥4.7Pf
图6
LP1-1
14.5
11
1
40
70
30
49
3
1250
50
图7
A: 0 ～55℃               B: -25 ～+55 ℃                 C:-40 ～+70 ℃
型号
标称频率
MHz
3dB带宽
BW(Hz)
带内波动
≤dB
阻带衰减
≥dB
阻带宽度
±KHz
插入损耗
≤dB
输入阻抗
Ω
输出阻抗
Ω
外形
LT2-13
5
1
2
40
4
4
50
50
图2或图3
LT5-1
5
2
2
40
8
4
170
240
图2或图3
LT2-14
5
0.8
2
40
8
4
50
50
图2或图3
LT2-15
5
2.5
2
40
10
4
170
240
图2或图3
LT2-16
5
3
2
40
12
4
560
560
图2或图3
LT2-17
6.491
5
2
40
25
4
300
300
图2或图3
LT2-18
8.448
8
2
60
28
4
510
510
图2或图3
LT3-4
8.448
8
2
40
30
4
510
510
图2
LT2-19
9
3
2
40
12
4
500
500
图2或图3
LT2-20
10
0.7
2
40
8
4
50
50
图2或图3
LT2-21
10.7
1
2
40
10
4
200
200
图2或图3
LT3-5
10.7
50
2
60
200
4
1000
1000
图2
LT3-6
21.4
25
2
60
110
4
50
50
图2或图3
LT2-22
38.401
10-14
2
40
30-35
4
330∥20Pf
330∥20Pf
图2或图3
LT3-7
41.44
10-12
2
60
60
6
50
50
图2
LT2-23
80
10
2
40
50
6
350
350
图2
LT3-8
90
10
2
60
50
6
50
50
图2
LT2-24
37.487
10-14
2
40
60
4
330∥12Pf
330∥12Pf
图2或图3
A: 0 ～55℃               B: -25 ～+55 ℃                 C:-40 ～+70 ℃

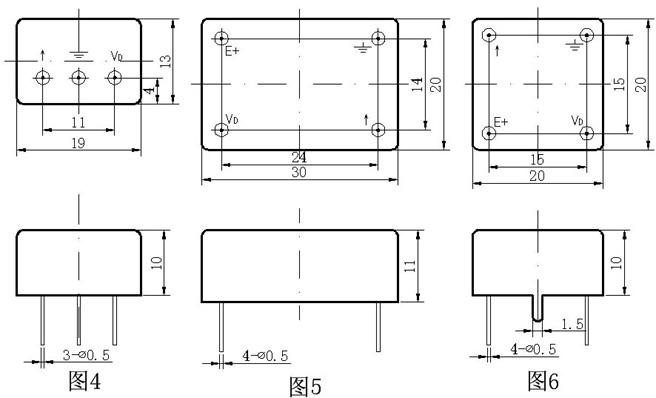

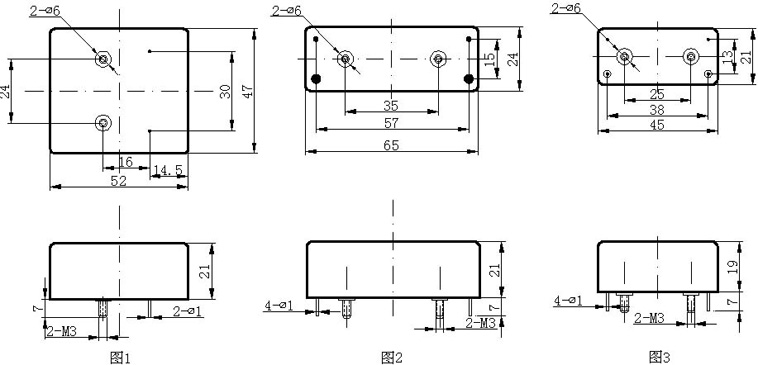

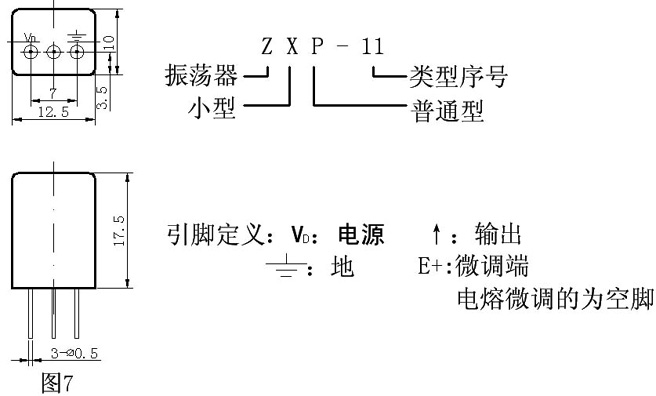

外形尺寸图

　

　
