您的位置：中文版 >> 首页 >> 产品中心 >> 温补晶体振荡器TCXO

 ⊙石英晶体振荡器SPXO ⊙温补晶体振荡器TCXO  ⊙压控晶体振荡器VCXO  ⊙石英晶体振荡器VCTCXO
型 号 频率范围
(MHz) 		温度频差
(PPM) 		电源电压
(V) 		功 耗
(mW) 		温度范围
(℃)  		输出波形 调整方式 调整范围
(ppm) 		外形尺寸
(mm)
A1A01 10～24 2～3 3.3 30 -10～+55 正弦
 机械调整 ≥±5 18×12×5
A1B13 10～30 1～2 5 30 -10～+60 正弦 机械调整 ≥±8
A2A11 10～24 0.5～1.5 5 30 -10～+55 正弦 机械调整 ≥±5 18×12×6
D3A00 1.2～160 0.5～1.5 3.3 160 -10～+55 方波
 电调 ≥±5 21×12.8×9
A3C11 10～25 0.5～1.5 5 30 -20～+60 正弦 机械调整 ≥±5
D3F11 1.2～25 2～3 5 160 -55～+85 方波 机械调整 ≥±5
D4C21 4～25 1～2 12 160 -20～+60 方波 机械调整 ≥±5 20×20×10
A5D21 4～12 1～2 12 60 -40～+70 正弦 机械调整 ≥±5 25×15×10
D5D11 0.004～160 1～2 5 160 -40～+70 方波 机械调整 ≥±5
D5A03 1～160 1～3 3.3 100 -10～+55 方波 机械调整 ≥±8
D6C12 0.004～150 1～2 5 160 -20～+60 方波 电调 ≥±5 26×26×8
D6F10 4～25 1～3 5 160 -55～+85 方波 电调 ≥±5
A6F13 4～25 1～3 5 40 -55～+85 正弦 电调 ≥±8
D7C13 0.004～160 1～2 5 140 -20～+60 方波 电调 ≥±8 38×28×8
A7D24 4～25 1～2 12 40 -40～+70 正弦 电调 ≥±10
A8A21 4～25 0.5～1.5 12 40 -10～+55 正弦 机械调整 ≥±5 40×25×8
D9B43 0.004～160 1～2 -24 660 -10～+60 方波 机械调整 ≥±8 43×43×12

　

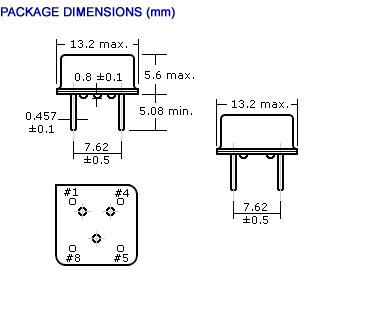

PIN CONNECTIONS

#1

No Connection or Tri-State Enable High

#4

Case Ground

#5

Output

#8

Vdd

　

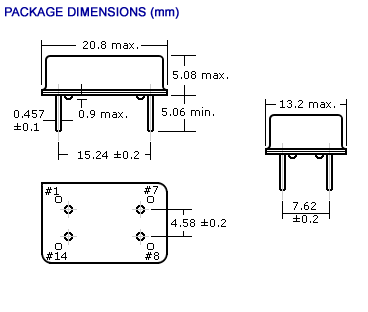

PIN CONNECTIONS

#1

No Connection or Tri-State Enable High

#7

Case Ground

#8

Output

#14

Vdd

　

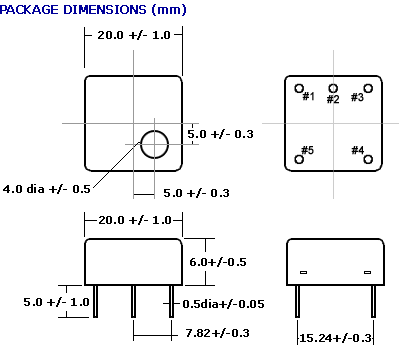

PIN CONNECTIONS

#1

VCC

#2

OUTPUT

#3

V.C. or GND

#4

GND

#5

GND

　
