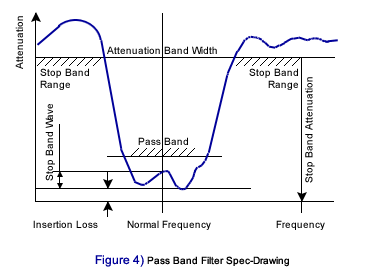

◆ ELECTRICAL SPECIFICATIONS

2 Pole
45MHz系列	型号	通带宽度		阻带宽度		带内波动	插入损耗	终端阻抗	工作温度范围
45MHz系列	型号	[dB]	[KHz]	[dB]	[KHz]	[dB]	[dB]	Rt//Cr[Ω //pf]	[°C]
Nominal frequency 45.000 MHz 44.9625 MHz 45.0375 MHz 55.845 MHz	45M 07A	3	± 3.75	10	± 12.50	0.5	1.5	510//5.5	-20 ~ +70
	45M 15A	3	± 7.50	14	± 25.00	0.5	1.5	550//3	-20 ~ +70
	45M 30A	3	± 15.00	10	± 50.00	0.5	1.5	800//1.5	-20 ~ +70
	55M 20A	3	± 10.00	20	± 40.00	0.5	1.5	3600//-0.8	-20 ~ +70
4 Pole
45MHz系列	型号	通带宽度		阻带宽度		带内波动	插入损耗	终端阻抗	工作温度范围

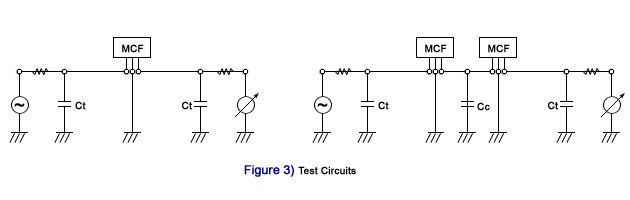

45MHz系列	型号	[dB]	[KHz]	[dB]	[KHz]	[dB]	[dB]	Rt//Ct//Cc [Ω//pF //pF]	[°C]
Nominal frequency 45.000 MHz 44.9625 MHz 45.0375 MHz 55.000 MHz	45M 15B	3	± 7.50	40	± 25.00	1.0	2.5	650//3//10	-20 ~ +70
	45M 30B	3	± 15.00	30	± 40.00	1.0	2.5	800//1.5//7	-20 ~ +70
	55M 09B	3	± 4.50	50	± 25.00	1.0	2.5	220//7//23	-20 ~ +70
