      ◆频率范围

　低、中频

Model

　32768KHz 　　　　100KHz 　　　1MHz 　　　30MHz

C-001R

　32.768KHz

C-002RX

　32.768KHz

C-004R

　32.768KHz

C-2-TYPE

20KHz-1MHz

　高   频

CA-301

3.58-75MHz

        ◆规 格

　用语

Symbol
C-001R  C-002RX

C-004R

C-2-TYPE

CA301

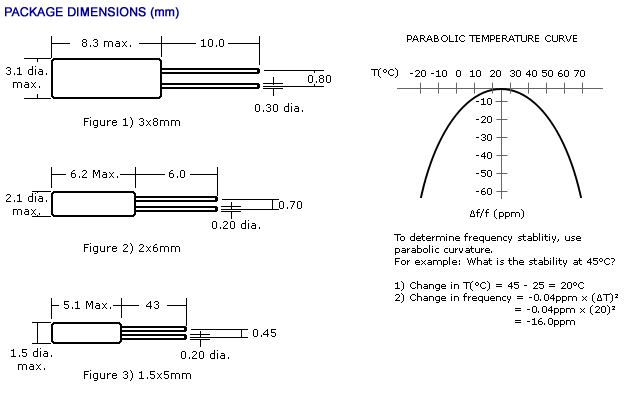

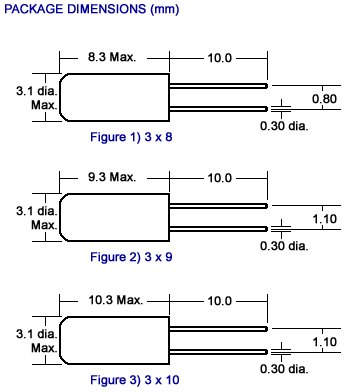

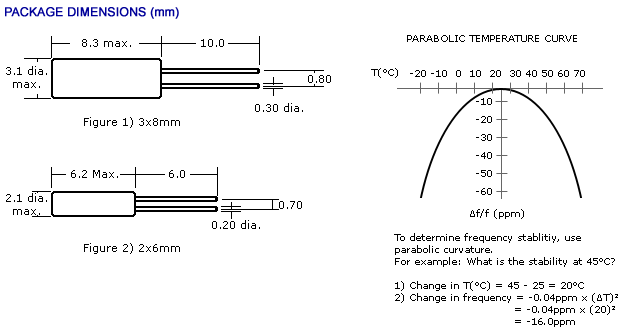

　外型(LXWXH(mm)


Φ3.1X8.0 Φ2.0X6.0

Φ1.5X5.0
Φ2.0X6.2 Φ3.0X8.0
Φ3.1X8.9 Φ3.1X10.3

　频率范围

f

32.786KHz

20KHz-1MHz

3.58MHz-75MHz

　调整频差

△f/f

±20PPM

±20,±30,±50,±100PPM

±30ppm

   工作温度范围
   和频率稳定性



　Peak temperture(θT):25℃
　TYP.Temperature coefficeint(a):-
　0.035ppm/℃TYP, f(ppm)=a(θT-θX)2

±30ppm

　谐振电阻

R1

　30KΩ-50KΩ

40-150Ω

　负载电容

CL

　3-15pF Fundamental:10pF-∞　Overtone:5pF-∞

5pF-∞

　贮藏温度范围

TSTG

-20- +70℃

-20- +70℃

-40- + 85℃

　工作温度范围

TOPR

-10- +60℃

-10- +60℃

-20- +70℃

　最大驱动功率

P

1μW

1μW

100μW
